雅科貝思廠家代理

當前位置：雅科貝思Akribis首頁 > 直線電機平臺 > GTD大理石切割直線電機平臺

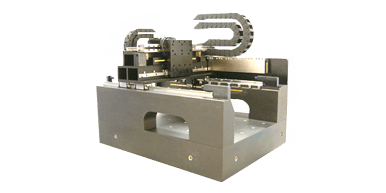

GTD大理石切割直線電機平臺

GTD平臺（大理石單驅龍門平臺），采用雅科貝思直線電機驅動。適合橫梁跨度不大的平臺系統。

PDF資料查看

產品詳情

直線電機平臺：特點

直線電機直驅
高精度以及精準回零
高強度機械性能
單邊驅動設計

GTD平臺 （大理石單驅龍門平臺），采用雅科貝思直線電機驅動。適合橫梁跨度不大的應用。

規格參數	型號	GTD
	驅動類型	T型驅動
	軸	上軸		下軸
	電機	AUM3-S2		AUM4-S2
性能參數	單位	串聯	并聯	串聯
連續力，線圈@100℃	N	57.0		110.0
峰值力	N	289.0		624.0
電機常數	N/Sqrt(W)	10.2		15.8
連續功率	W	30.5		48.7
峰值功率	W	796.0		1555
電氣周期	mm	60.0		60.0
最大總線電壓	V	330.0		330.0
最大線圈溫度	℃	125.0		125.0
熱耗散常數	W/℃	0.41		0.65
連續電流	Arms	1.8	3.6	2.3
峰值電流	Arms	9.2	18.4	13.0
力常數	N/Amrs	31.4	15.7	48.0
反電動勢常數	Vpeak/（m/s）	25.6	12.8	39.2
電感	mH	6.26	1.57	7.00
終端電阻@25℃	Ohms	9.40	2.35	9.20
電氣時間常數	ms	0.67	0.67	0.76
機械參數
線圈質量	Kg	0.45		0.56
線圈長度	mm	121.0		121.0

有效行程

軸	有效行程	傳感器位置	硬限位位置
上軸	200	202	210
下軸	400	402	408

性能參數

規格參數	單位	*GTD 400200**
¹直線度	μm	±3μm/25mm，NTE±10μm for FS
¹平面度		±3μm/25mm, NTE±10μm for FS
重復精度（1μm分辨率）		±3μm（40μm光柵柵距）
重復精度（0.5μm分辨率）		±1.5μm（20μm光柵柵距）
重復精度（0.1μm分辨率）		±1μm（20μm光柵柵距）
重復精度（模擬量）		±5 counts
X-Y正交性	Arc-sec	10

注：

1.電機線長度是在下滑架安裝之后測量所得

2.只有1um分辨率可選
